XDS-10A 支架万向支架安装流程图

XDS-10A 支架安装流程图

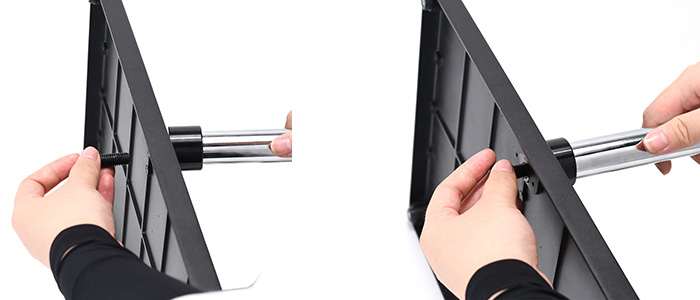

1. 装配立柱                                                  2.  装配立柱后拧紧螺丝

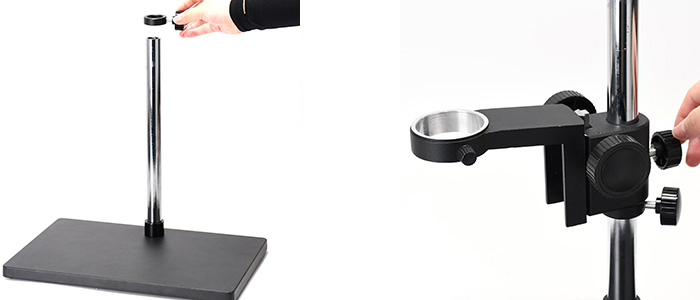

 3. 安装定位圈                                                4. 装配调节托架

6. 装配镜铜                                                 7. 装配HDMI工业相机

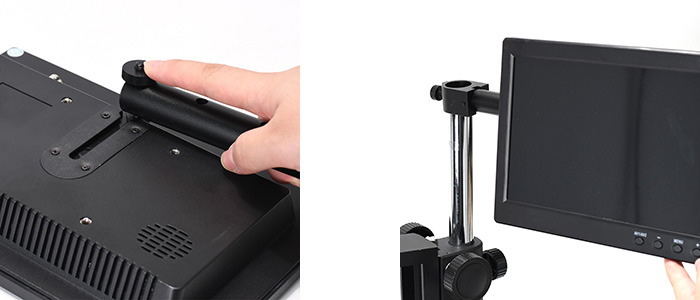

       8. 装配显示器挂杆                                                           9. 装配显示器

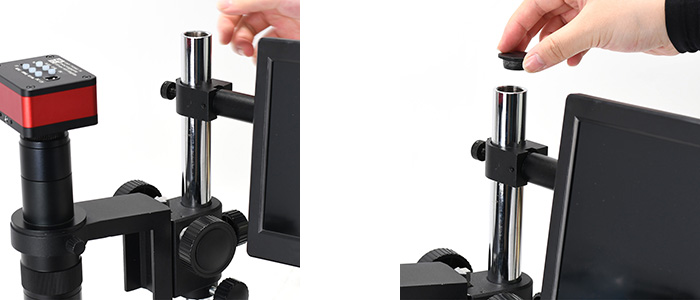

             10. 装配显示器                                                     11. 装配显示器挂杆拧上立柱封口盖

下面是万向杆安装方法

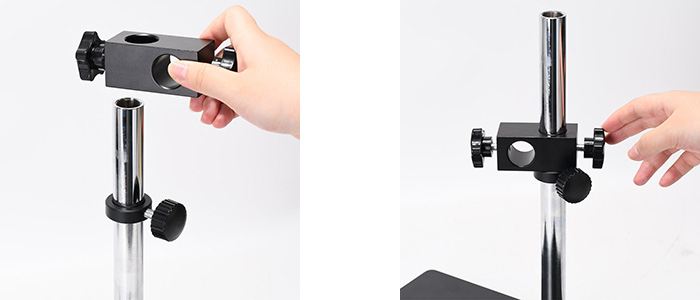

        11. 装配万向杆固定块(定位圈拧紧螺丝防止滑下）                                 12.  拧紧万向固定块螺丝

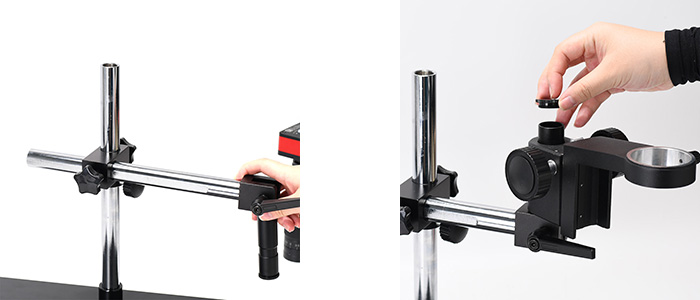

            13. 装配万向杆                                                     14. 装配调焦托架（身上方向）

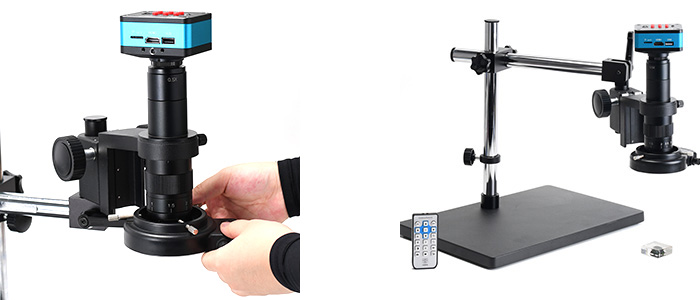

15. 装配光源方法                                                16. 装配完成的效果
