教大家如何区分CCD和CMOS

2019-12-20 1235

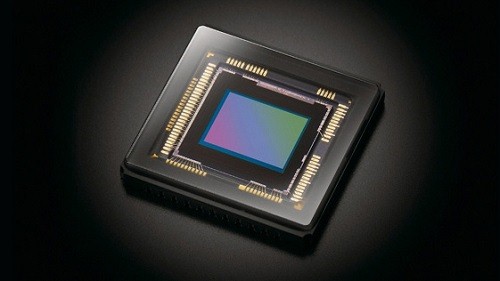

今天我教大家如何区分CCD和CMOS,CCD与CMOS传感器是被普遍采用的两种图像传感器,由于数据传送方式不同,因此CCD与CMOS传感器在效能与应用上也有诸多差异,这些差异包括:


  1. 灵敏度差异:


  由于CMOS传感器的每个像素由四个晶体管与一个感光二极管构成(含放大器与A/D转换电路),使得每个像素的感光区域远小于像素本身的表面积,因此在像素尺寸相同的情况下,CMOS传感器的灵敏度要低于CCD传感器。


  2. 成本差异:


  由于CMOS传感器采用一般半导体电路最常用的CMOS工艺,可以轻易地将周边电路(如AGC、CDS、Timing

generator、lDSP等)集成到传感器芯片中,因此可以节省外围芯片的成本;除此之外,由于CCD采用电荷传递的方式传送数据,只要其中有一个像素不能运行,就会导致一整排的数据不能传送,因此控制CCD传感器的成品率比CMOS传感器困难许多,
CCD传感器的成本会高于CMOS传感器。

  3. 分辨率差异:


  CMOS传感器的每个像素都比CCD传感器复杂,其像素尺寸很难达到CCD传感器的水平,因此,当比较相同尺寸的CCD与CMOS传感器时,CCD传感器的分辨率通常会优于CMOS传感器的水平。


  4. 噪声差异:


  由于CMOS传感器的每个感光二极管都需搭t一个放大器,而放大器属于模拟电路,很难让每个放大器所得到的结果保持一致,因此与只有一个放大器放在芯片边缘的CCD传感器相比,CMOS传感器的噪声就会增加很多,影响图像品质。
